Introduzione

L’analisi agli elementi finiti — FEM (Finite Element Method) come metodo matematico, FEA (Finite Element Analysis) come applicazione ingegneristica — è oggi uno strumento standard nella progettazione meccanica. Permette di prevedere il comportamento strutturale, termico, dinamico o fluidodinamico di un componente prima di realizzarlo, riducendo prototipi fisici, tempi di sviluppo e costi di non-qualità.

In questa guida descrivo, con linguaggio accessibile ma senza banalizzare, come si imposta una simulazione FEM-FEA, quali decisioni l’analista deve prendere in ogni fase e perché — al di là del software utilizzato — è l’esperienza tecnica a determinare l’affidabilità del risultato.

Il principio matematico in due righe

Il metodo degli elementi finiti suddivide un dominio continuo (un componente, un fluido, una struttura) in un numero finito di sottodomini elementari — gli elementi finiti — connessi tra loro in punti chiamati nodi. Le equazioni differenziali che descrivono il fenomeno fisico vengono riscritte in forma debole e risolte in modo approssimato su questa discretizzazione, producendo per ogni nodo i valori di spostamento, tensione, temperatura o velocità a seconda del problema. Più la mesh è fine e ben costruita, più la soluzione si avvicina a quella esatta — ma a un costo computazionale che cresce rapidamente.

Materiali, vincoli e carichi

È la fase in cui si traduce il problema fisico in un modello numerico. È anche quella che richiede la maggior esperienza, perché ogni scelta introduce un’approssimazione e l’analista deve sapere quali conseguenze comporta.

I materiali vanno definiti con il modello costitutivo appropriato: lineare elastico isotropo è sufficiente per la maggior parte delle analisi statiche entro lo snervamento, ma per acciai sollecitati in plasticità servono curve sforzo-deformazione vere, per i polimeri serve un modello viscoelastico o iperelastico, per i compositi serve la definizione di materiale ortotropo con orientazione delle fibre. Una scheda materiale sbagliata invalida l’intera analisi.

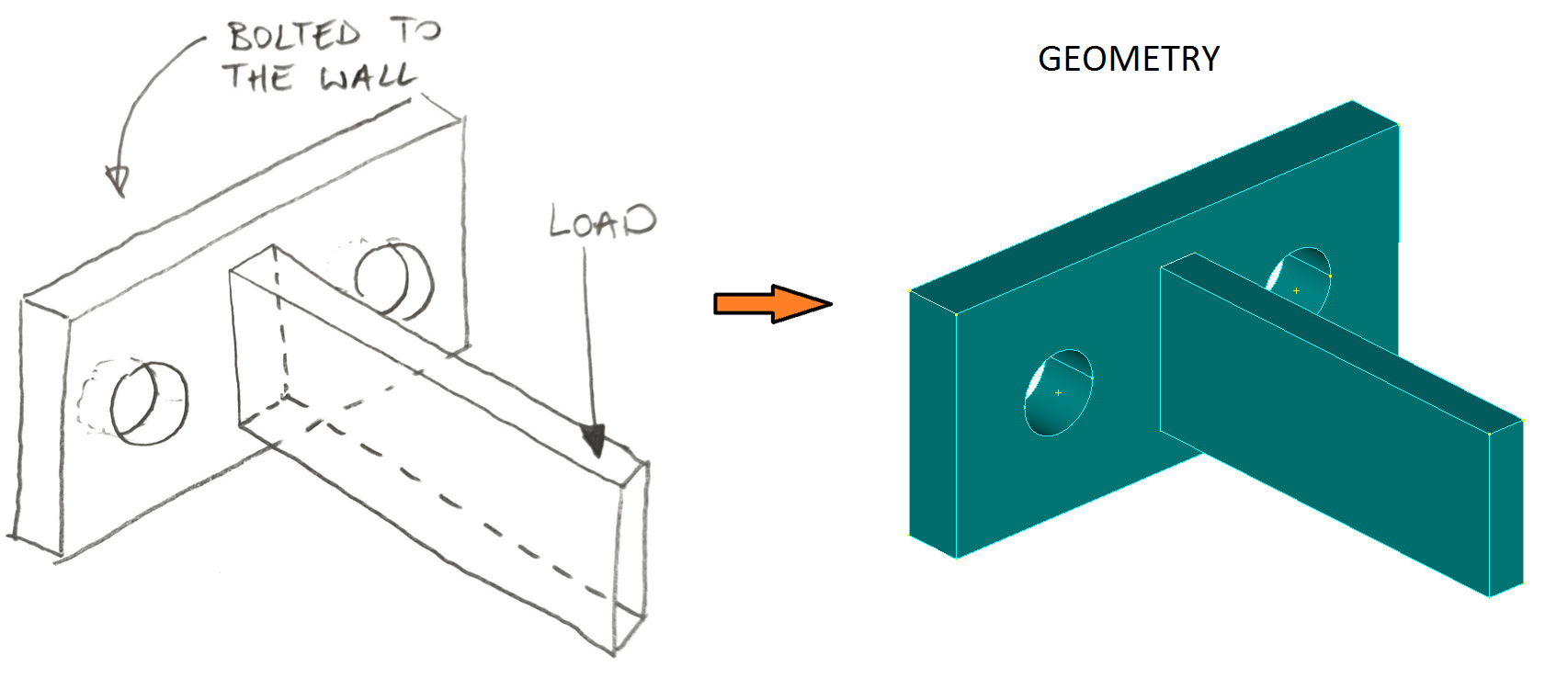

I vincoli e i carichi rappresentano l’interazione del componente con il resto del sistema. Definire un incastro dove in realtà esiste una connessione bullonata cedevole significa sottostimare gli spostamenti e sovrastimare le tensioni nei pressi del vincolo. Applicare una forza concentrata dove la realtà mostra una pressione distribuita produce picchi di tensione fittizi (singolarità) che inquinano la lettura del risultato. La scelta delle condizioni al contorno non è automatizzabile e nessun software FEA integrato nel CAD può sostituire il giudizio dell’analista.



I contatti tra parti, i precarichi dei bulloni, le forze remote e i collegamenti rigidi sono strumenti potenti che, usati senza piena consapevolezza, restituiscono numeri formalmente corretti ma fisicamente privi di significato.

La mesh

La mesh è la discretizzazione del modello geometrico in elementi finiti. Le decisioni principali riguardano la tipologia di elementi (tetraedri lineari o quadratici, esaedri, prismi, shell triangolari o quadrangolari), la dimensione media degli elementi, l’infittimento locale in corrispondenza di intagli, raccordi e zone ad alto gradiente di tensione, e la verifica della qualità geometrica degli elementi (aspect ratio, skewness, Jacobiano).

Un errore frequente è considerare una mesh “buona” perché il software non ha dato errori. Una mesh può essere accettata dal solutore e produrre comunque risultati sbagliati. La verifica corretta passa attraverso uno studio di convergenza (mesh independence study): si esegue la stessa analisi con mesh progressivamente più fini e si verifica che la grandezza di interesse — tipicamente la tensione massima in una zona critica — converga a un valore stabile. Se non converge, il risultato non è utilizzabile.

I tetraedri lineari, default di molti CAD-integrati, sono noti per essere eccessivamente rigidi e sottostimare gli spostamenti. In analisi strutturale serie si usano tetraedri quadratici o, dove la geometria lo permette, esaedri.

Solutore e tipo di analisi

A seconda del problema si sceglie il tipo di analisi: statica lineare per verifiche a resistenza in regime elastico, non lineare per grandi spostamenti, plasticità o contatti complessi, modale per il calcolo delle frequenze proprie e dei modi di vibrare, transitoria dinamica per carichi variabili nel tempo, armonica per risposta a forzanti sinusoidali, di buckling per la stabilità all’instabilità elastica, termica stazionaria o transitoria, accoppiata termo-strutturale, di fatica per stima della vita a rottura sotto carichi ciclici.

La scelta del tipo di analisi sembra ovvia ma non lo è. Una verifica statica che ignora le frequenze proprie può portare a un componente che cede per risonanza in esercizio. Un’analisi lineare su un materiale che lavora in plasticità sottostima drasticamente la deformazione residua.

Post-processing e validazione

Ottenuto il risultato, il lavoro dell’analista non finisce: comincia. Visualizzare la mappa di tensione di Von Mises a colori non è “fare FEM”: è guardare un disegno. L’analista deve verificare la coerenza fisica dei risultati, controllare le reazioni vincolari (devono fare equilibrio con i carichi applicati), confrontare almeno un punto del modello con un calcolo analitico di scienza delle costruzioni (una trave inflessa, una piastra appoggiata, un cilindro pressurizzato hanno tutti soluzioni in forma chiusa), interpretare picchi di tensione localizzati per capire se sono reali o sono singolarità numeriche da scartare.

Solo a questo punto i numeri diventano informazione progettuale: un coefficiente di sicurezza, una previsione di vita a fatica, una geometria da modificare, un materiale da cambiare.

Quando una simulazione FEM-FEA porta valore reale

La FEA è particolarmente efficace quando il prototipo fisico è costoso o lento da realizzare (stampi, fusioni, grandi carpenterie), quando i carichi sono complessi e difficili da riprodurre sperimentalmente (vibrazioni, transitori, urti), quando il componente lavora vicino al limite e ogni grammo conta (settore automotive, ferroviario, packaging ad alta cadenza), quando occorre dimostrare a un committente o a un ente di certificazione il rispetto di una norma tecnica.

Nei nostri trent’anni di attività abbiamo applicato la FEA a strutture in carpenteria saldata, scocche di sedute in Poliuretano e in polipropilene caricato, stampi di iniezione, telai di macchine automatiche, componenti per packaging, gruppi di trasmissione, sistemi di illuminazione LED. In ogni caso il valore non è venuto dal software — venduto a tutti — ma dalla capacità di costruire un modello che rappresentasse fedelmente la realtà e di leggerne i risultati con occhio critico.

Garbage in, garbage out

L'affidabilità di una simulazione FEM-FEA dipende da come si costruisce il modello e da quanto l'analista è in grado di verificarlo. Software diversi, a parità di dati di ingresso corretti, danno risultati confrontabili; software identici, con dati di ingresso sbagliati, danno risultati confrontabilmente sbagliati. È la differenza fra un'analisi che supporta una decisione tecnica e un calcolo che serve solo a riempire una relazione.

Se hai un componente da verificare, un cedimento da indagare o una progettazione da ottimizzare con la simulazione, contattaci per discutere il caso.
